ICFシステム

ホソカワミクロンワグナー　色替えブース
フィルターカートリッジ式

ICFシステム

ガンから吐出された塗料は、ICFキャビンシステムの塗装ブースの背面に取り付けられた回収装置により、塗装ブースと回収装置の間にセットされた整流板に向かって水平方向に移動する。被塗物に付着しなかったオーバースプレー塗料は、この水平気流に乗って回収機に吸引されカートリッジフィルター（特殊加工ペーパーフィルター）にて粉体と空気に分離（濾過）され、エアのみブース天井部の二次フィルターを通して、工場内に排気される。

一方カートリッジフィルターに付着した塗料は洗浄エアにより、自動的に払い落とされ回収機の下部に組み込まれたふるい機の上に落下する。ここで回収塗料は振るわれ、必要に応じて自動供給される新粉体塗料と混合され、下部にある塗料供給タンクに貯蔵される。また塗装ブースの床面上に落下する少量の塗料は、間欠的または連続的エア駆動式ワイパーで回収ユニットへ送られる。（ワイパー取り外し可）。このように回収された塗料は、塗料タンク底部の流動機構により流動され、側部に取り付けられたインジェクターによりガンへ自動的にリサイクルされる。

また、色替えについても回収機、塗料タンクはおのおのワンタッチレバーにより塗装ブースから容易に切り離すことができるため、これらの交換により短時間に色替えを行うことができる。

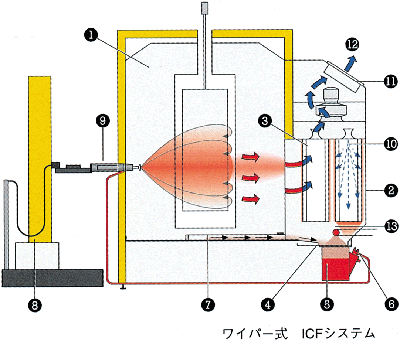

Fig.1

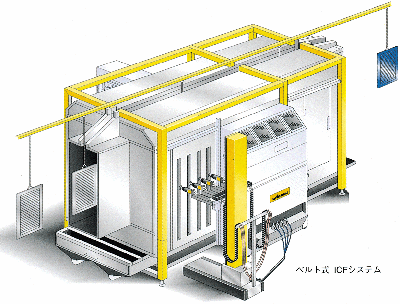

Fig.2

システム構成

1. スプレーブース
2. 回収ユニット
3. カートリッジフィルター
4. ふるい機
5. 塗料タンク、レベルセンサー付き
6. インジェクター
7. ワイパー
8. レシプロケーター
9. スプレーガン
10. 逆先エアーノズル
11. 二次フィルター
12. エアー排出口
