制御

レーザーサーモスコープ（膜厚測定制御装置）

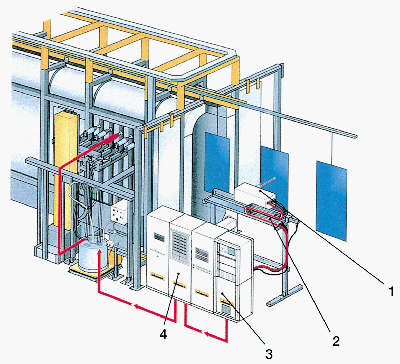

塗装ブース直後で未硬化粉体塗料の膜厚を検知、測定偏差に応じて即座に吐出量の条件変更を行うことができる。

特徴

1. オンラインでの品質管理が可能
2. 塗膜品質の安定標準化が容易
3. 塗膜の薄膜化，安定化による塗料の大幅削減が可能
4. 塗装不良の削減による生産効率の向上

測定原理

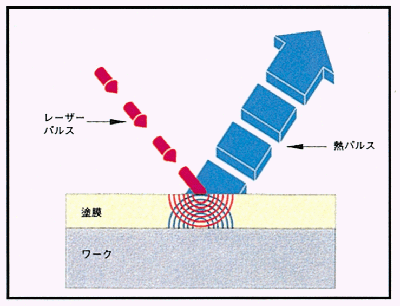

レーザービームパルスはが未硬化塗膜の表面に当ると、そのヒットポイントはレーザーエネルギーにより定期的に加熱される。この温度上昇が未硬化塗膜の内部に広がり，ワーク金属面で反射、熱パルスとして塗膜表面に現れる。この熱パルスを検出、パルス形状の解析により膜厚を瞬時に測定する。

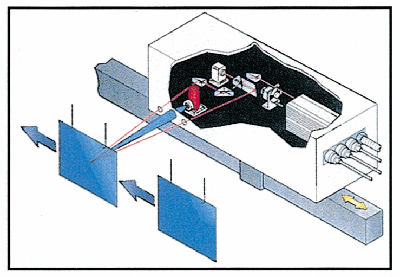

Fig. 11 レーザーサーモスコープ

Fig. 12

Fig. 13

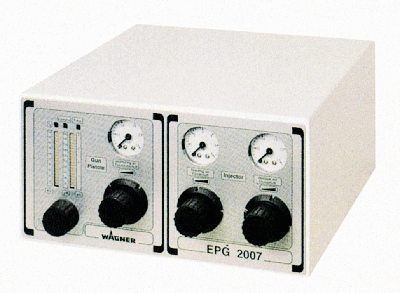

コントロールモジュール　EPG2007

ワグナーのあらゆるガンに対応できるECOTECH2007コントロールモジュール。
EPG2007コントロールモジュールは，ワグナーの新型ガンにはどれも対応可能である．簡単な操作でコロナ／トリボ，手動／自動の設定に切り換えることができる。

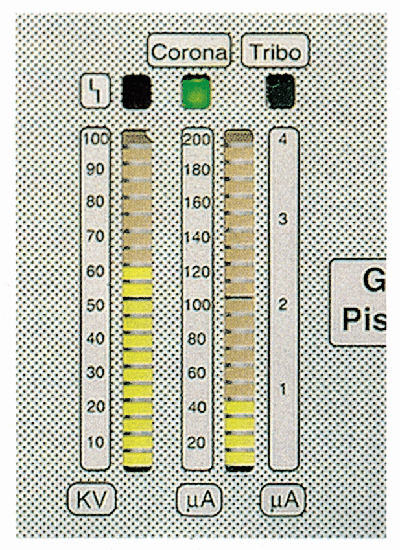

高電圧（kV，μA）、トリボチャージ（μA）表示は読み取りやすいLED表示。電圧は0～100kVで調整でき、電圧kVとμAが同時に表示される。さらにトリボガン使用時は実際のトリボチャージ（μA）が表示される。

仕様

Table 3

投資効果例

Table 4

Photo 20
