原理・構造

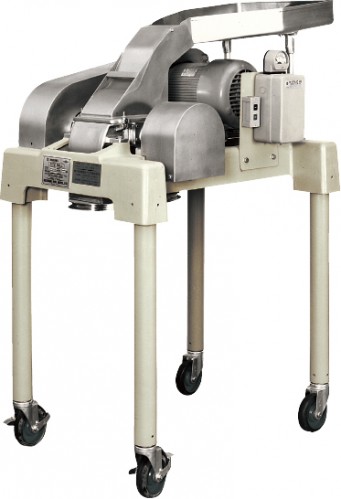

本体とモータおよびスイッチは可搬式架台に付きます。

上部ケーシングと下部ケーシングの間にロータを内蔵しており、ロータにはハンマが取り付けられています。
投入された原料は、ハンマによって粉砕され、スクリーンを通過して製品となります。
製品出口のシュートには、排気ダクトをつけ、発塵と温度上昇を防いでいます。また、ケーシング内にライナがないため、湿潤原料の処理にも対応でき、機内清掃も容易です。

FM-S は、ベアリングと下部ケーシングが一体になっています。
FM-Fは、軸封部と軸受部を分離させることで、より強固な構造としています。

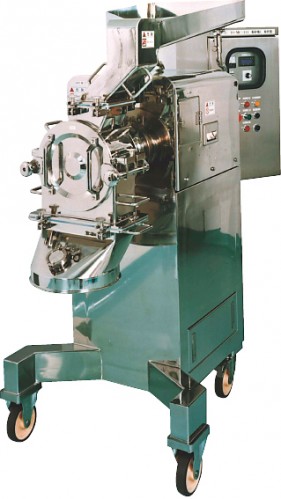

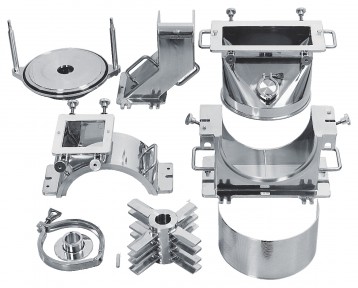

FM-1P は、片持ち構造でロータ、ケーシングなど粉接部品が容易に分解できます。
製品粒子径の調整は、ハンマの回転数およびスクリーンのサイズによって調整します。

特長

処理能力が大きい

小塊を粒状に加工する粉砕機としては、処理能力が大きく付帯設備も少ないため効率的です

粒径の調整が容易

ハンマ回転数および、スクリーンのサイズを変更することで容易に調整できます。

粉砕時の発熱がほとんどない

シンプルな構造で、原料の滞留時間が短いため、熱による影響を受けにくく、弱熱性物質の粉砕など幅広い用途に対応できます。

幅広い粒径の設定が可能

2 段プーリの組み合わせで、ハンマ回転数の変更ができます。

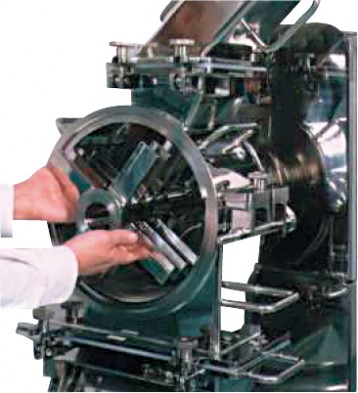

分解・清掃が容易

アイボルトによる脱着方式を採用し、分解による機内清掃が容易にできます。

可搬式で移動が容易

キャスタを標準装備し、簡単に移動できます。

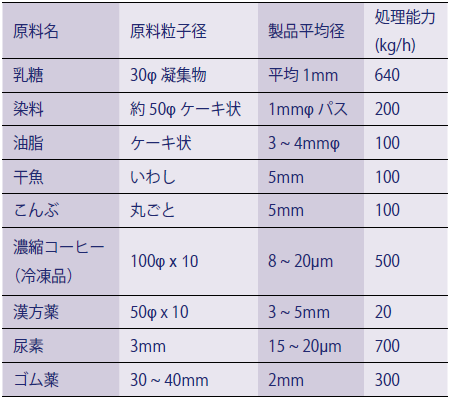

用途例

主に擬集物の解砕、フィルタケーキの解砕、低融点物質の粉砕、医薬品・食品の粉砕、造粒品の解砕・整粒に使われます。

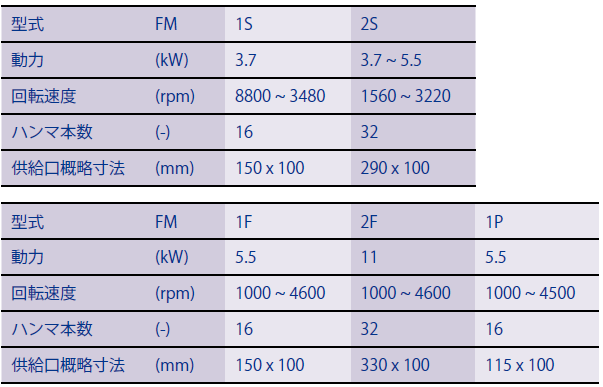

仕様

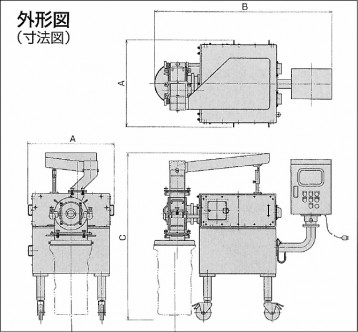

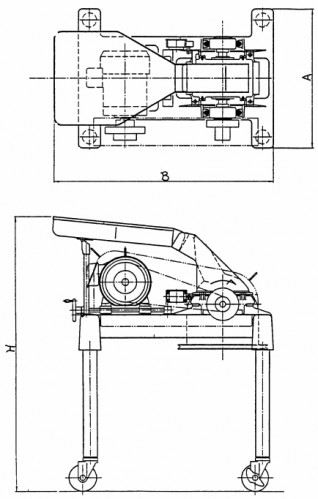

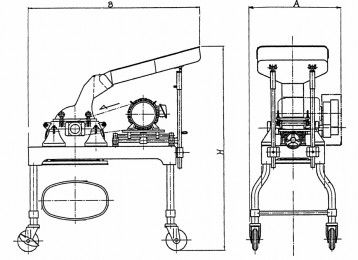

FM-S型 (ハンマ型式：スイング) の寸法図

さらなる大型機へのスケールアップも可能で、ロータサイズΦ780×1000L、動力75kWまでの製作実績があります。
