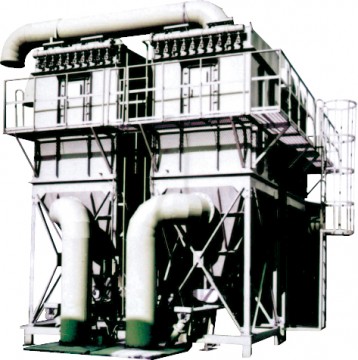

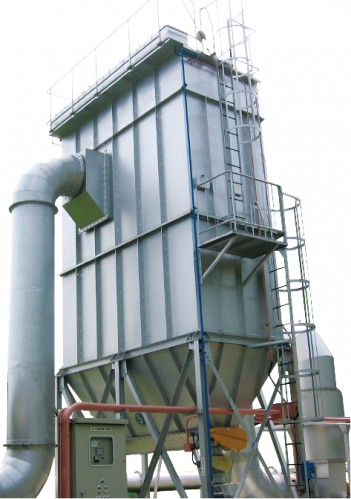

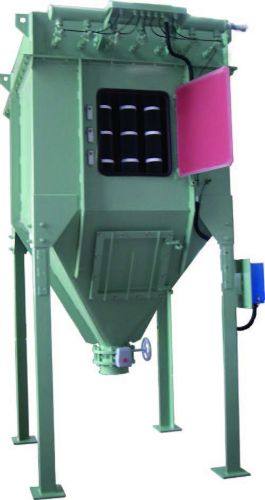

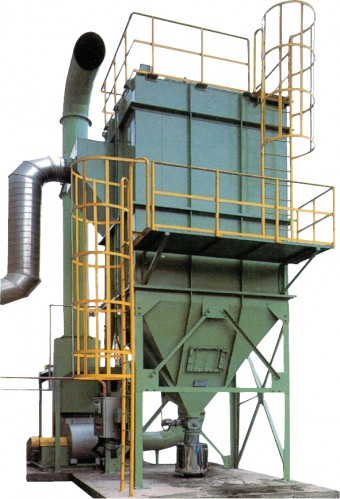

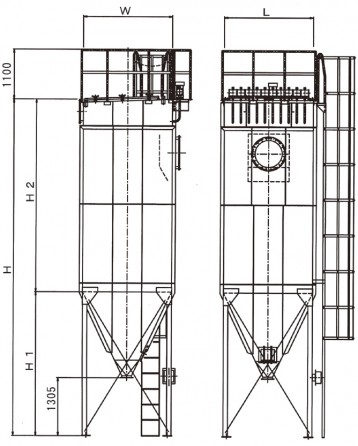

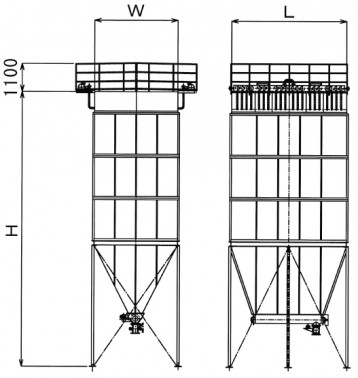

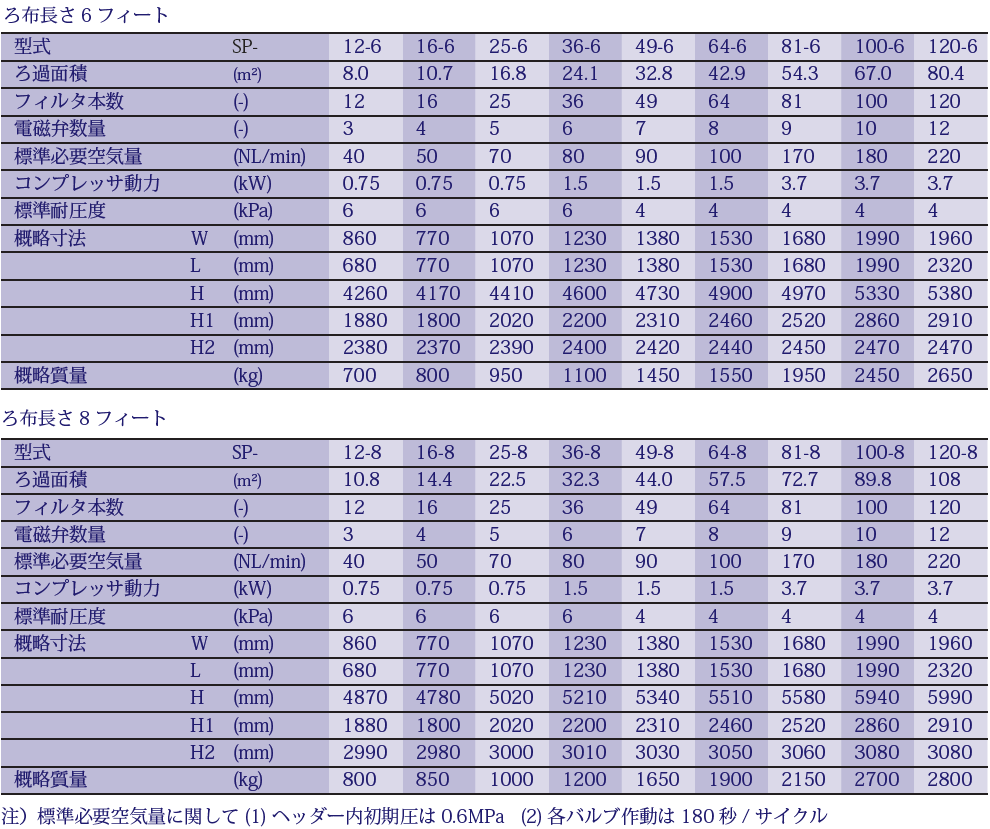

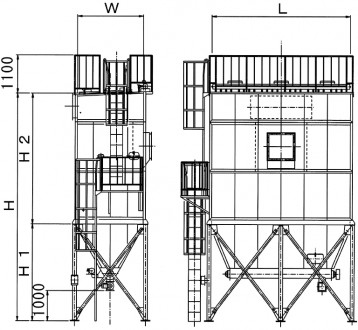

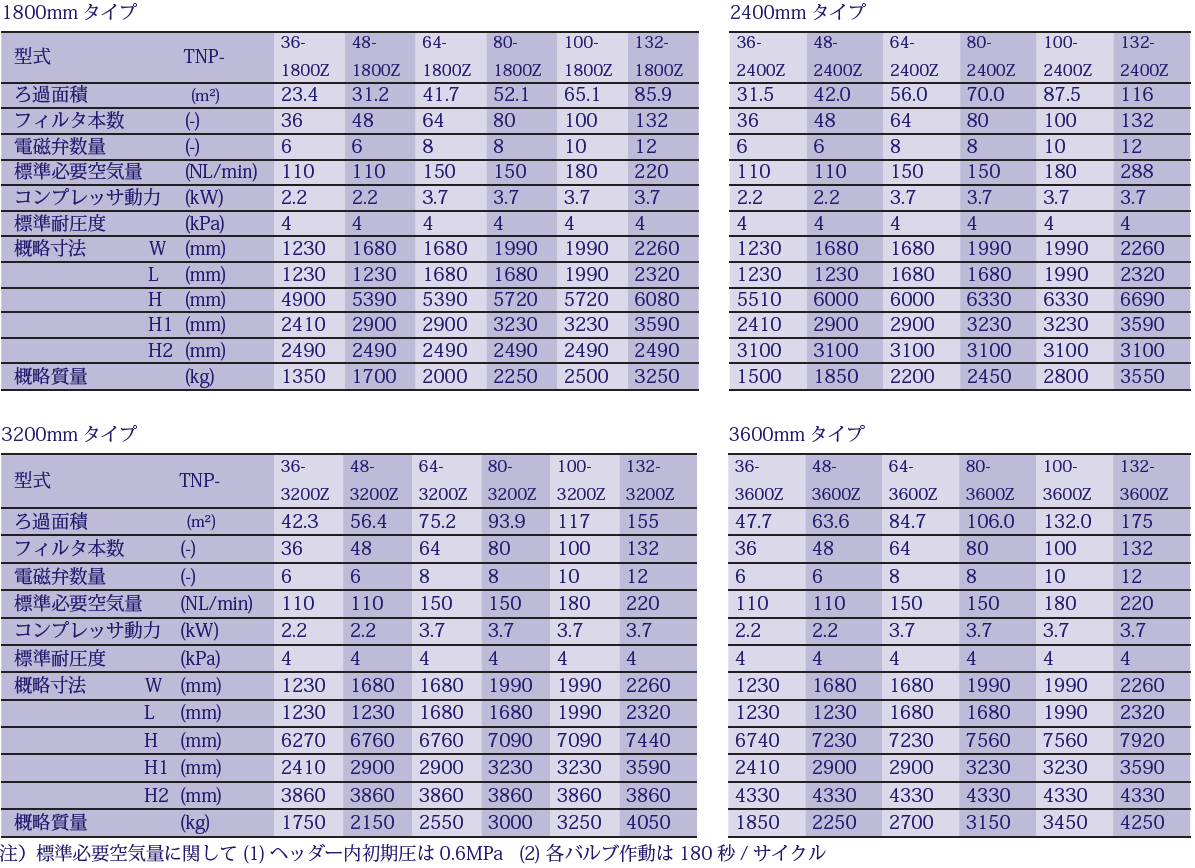

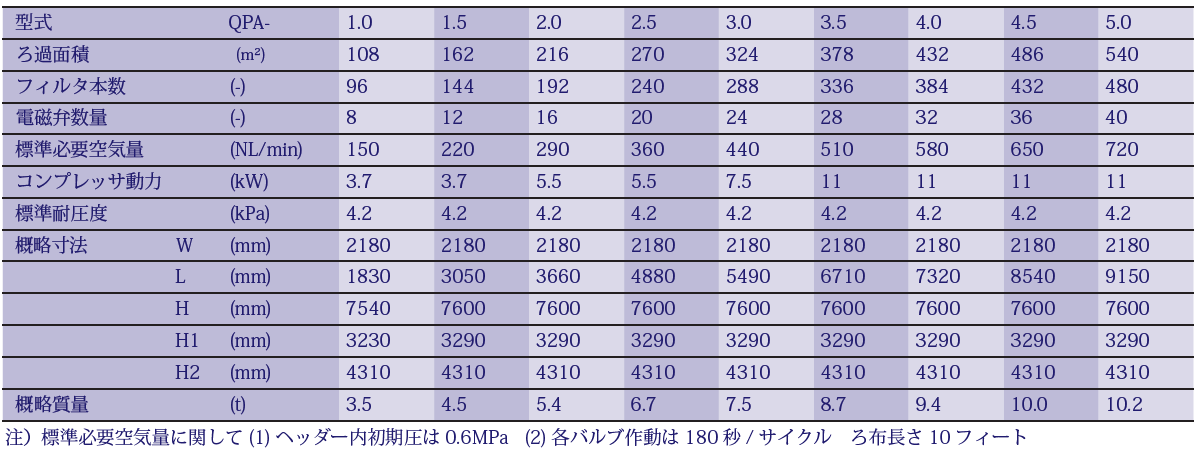

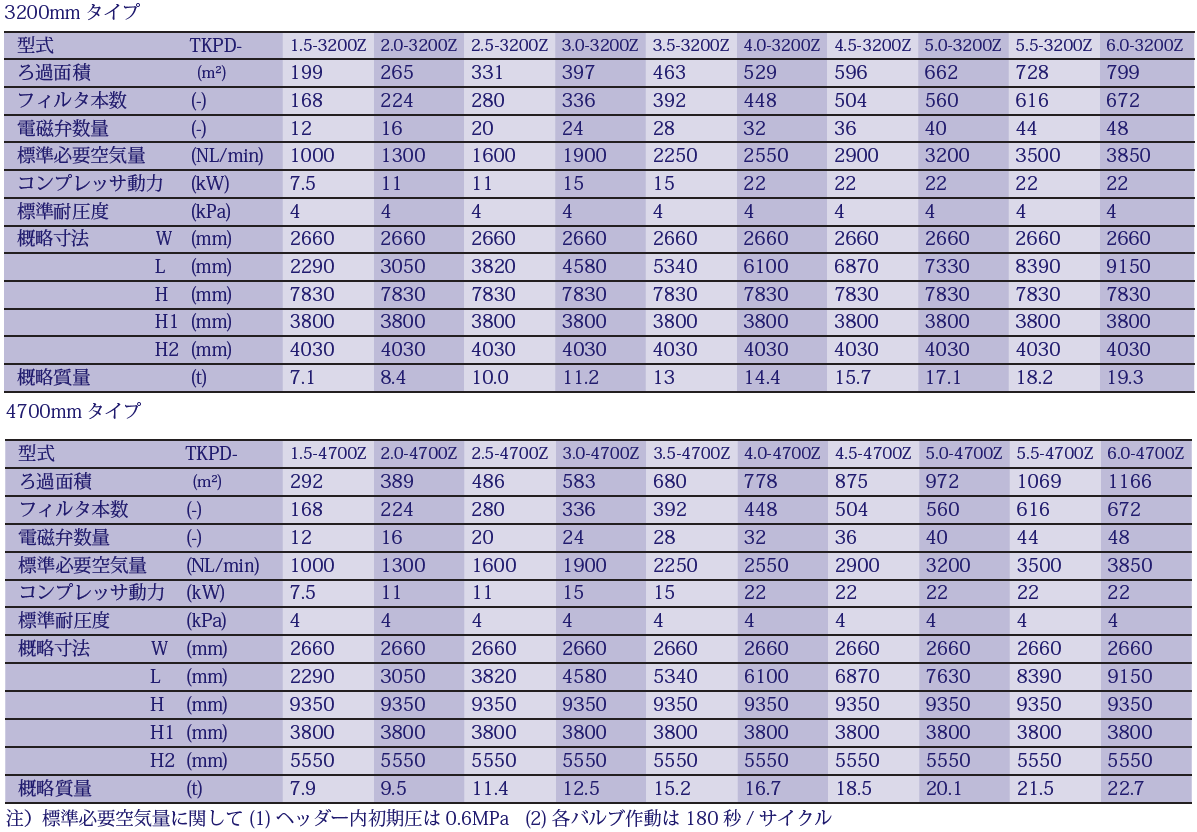

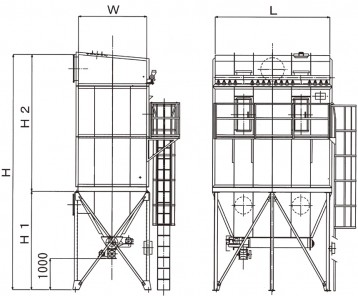

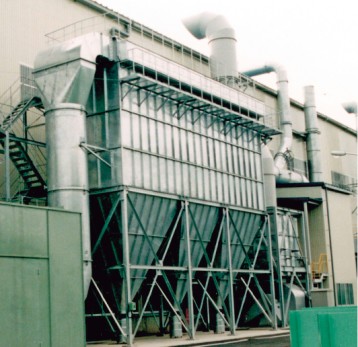

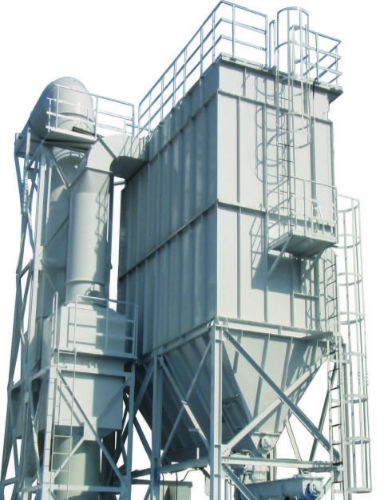

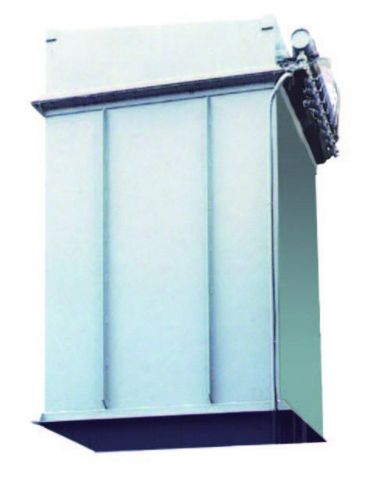

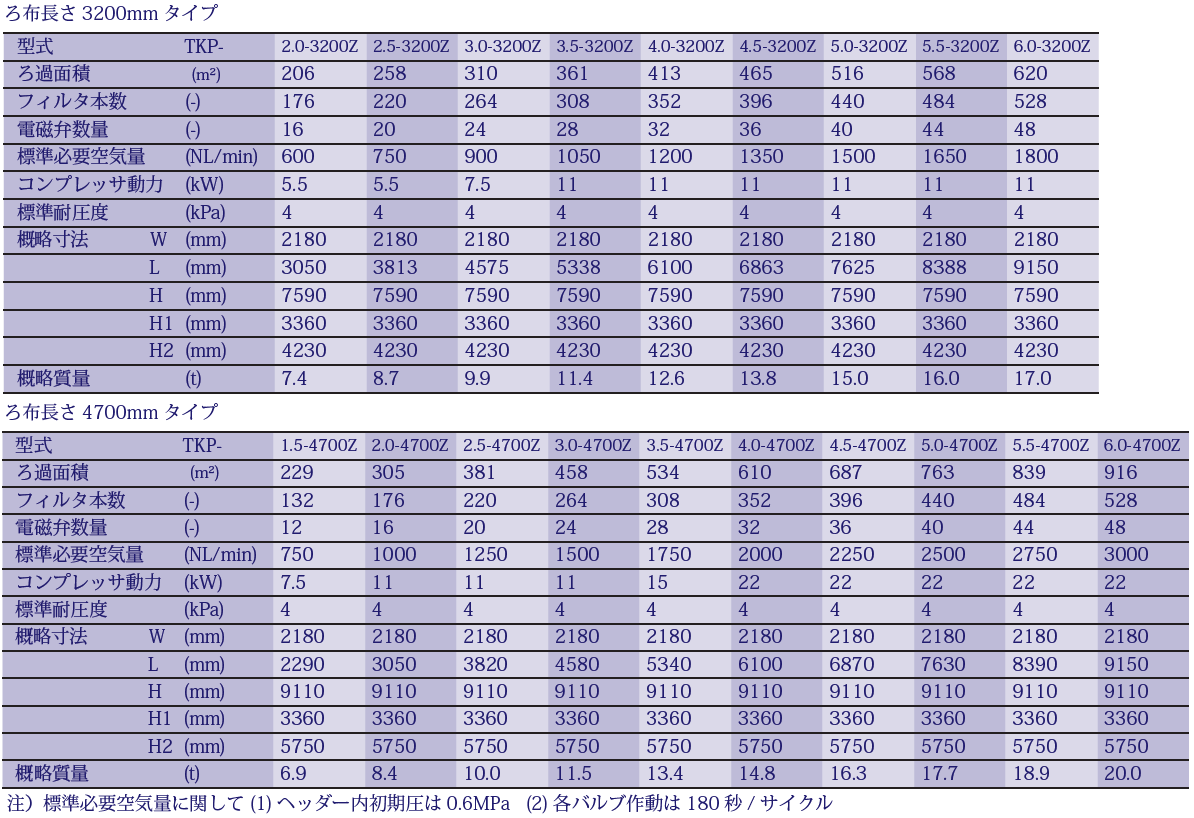

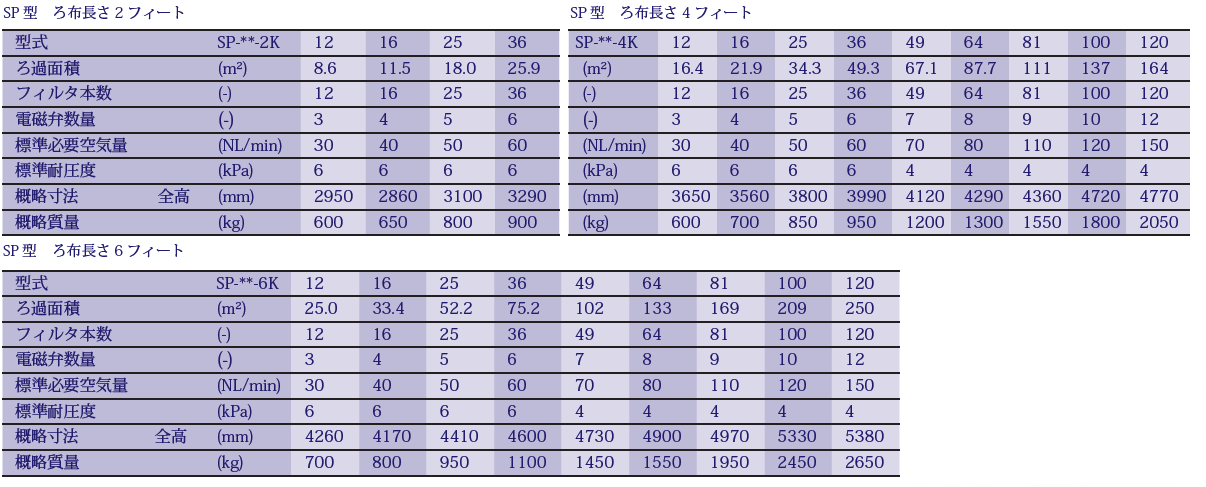

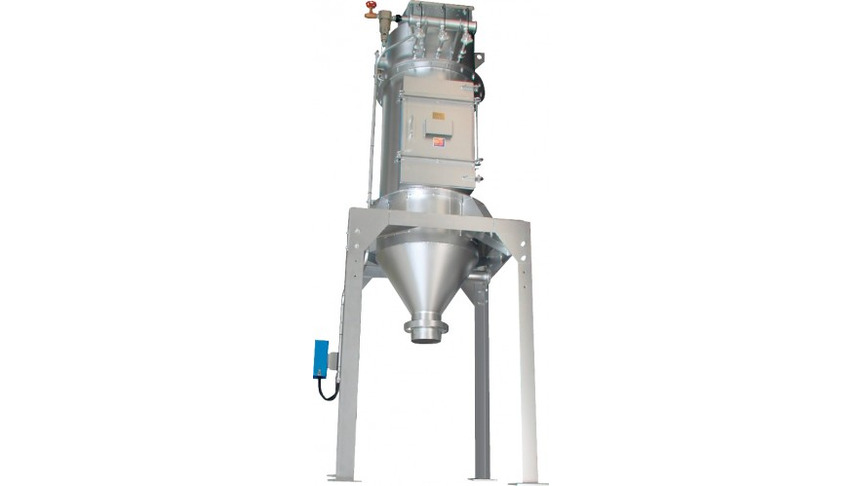

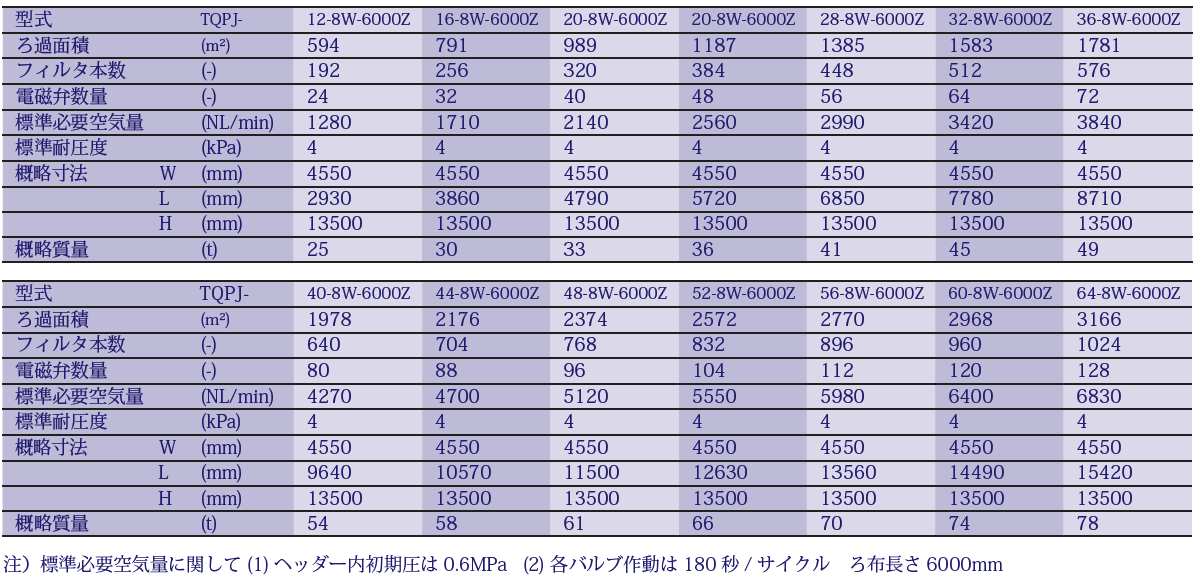

パルスジェットコレクタ標準型 SP, SP-K, TNP, QPA, TKP, TKPD, TQPJ

パルスジェットコレクタ標準型 SP, SP-K, TNP, QPA, TKP, TKPD, TQPJ

概要

気流中の粉体をフィルタメディアで捕集し、圧縮気体によるパルスジェットでフィルタから払い落とす（逆洗）機構をもった乾式のろ過式集塵機です。

低圧ブロワによる集塵や、エア抜きなど耐圧構造を必要としない集塵機として幅広く用いられます。
捕集した粉体は、圧縮空気をフィルタ内面に噴射するパルスジェットで払い落とされます。
払い落としは複数列に配置したフィルタに対し、エリアごとに極めて短時間で行うため、集塵風量、フィルタ差圧の変動が少なく安定運転が可能です。標準型はハウジング形状が角型で、内部にはフィルタが効率よく配列されています。

原理・構造

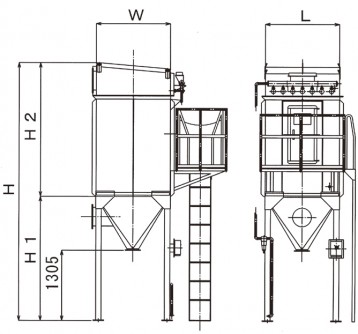

構造図

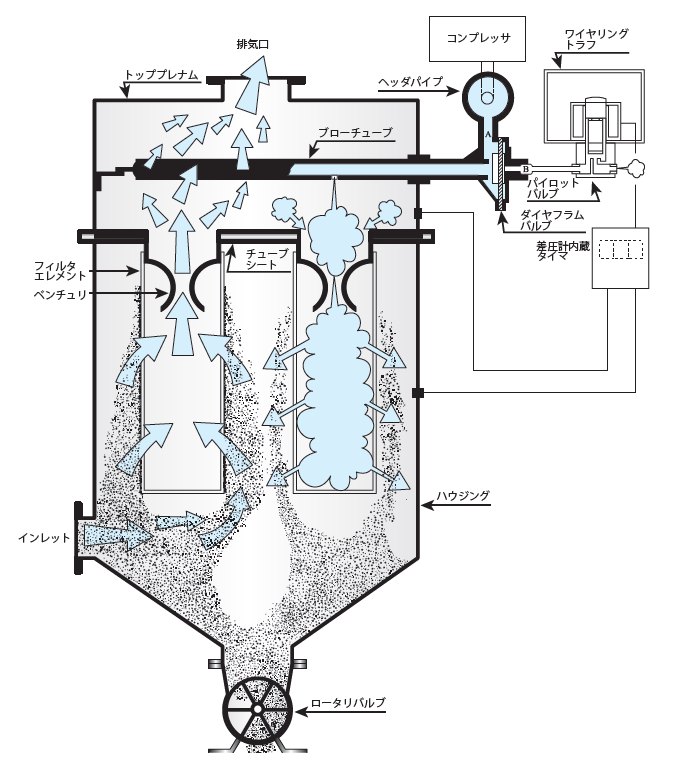

粉体を捕集するフィルタ部、パルスジェット用の圧縮空気を貯留・噴射する払い落とし部、これらを収納するハウジング部、払い落としを制御するタイマ部で構成されます。払い落とされた粉体は、排出機によって連続排出されます。

フィルタ部

粉体を含んだガスはフィルタ外面から内面へ流れ、粉体はフィルタ外表面で捕集されます。
フィルタを通過したガスは清浄ガスとなり、排気口から外部へ排出されます。

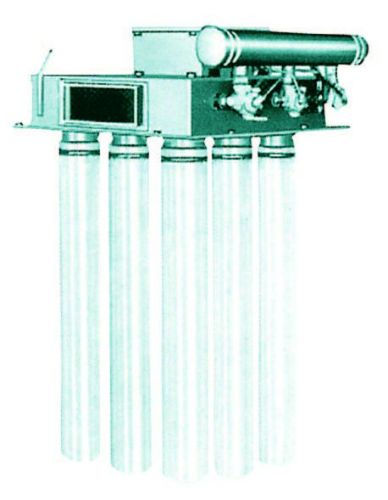

主に円筒状フェルトフィルタを使用しますが、省スペースタイプで、一本あたりのフィルタ面積が大きいプリーツ型（K型）も選択可能です。
フェルトフィルタは、内部にリテーナを挿入して形状を保持します。フィルタの材質は捕集する粉体性状やガス温度、ガス組成などによって選定されます。

払い落とし部

圧縮空気を貯留するヘッダパイプ、ヘッダパイプ内の空気を短時間に放出するダイヤフラムバルブ、ダイヤフラムバルブを作動させるために少量の空気を排気するパイロットバルブ、圧縮空気をフィルタへ噴射するブローチューブで構成され、払い落としを行うフィルタ面積と圧縮空気の圧力によって最適な組み合わせを決定します。

ハウジング部

払い落とし部を収納するトッププレナム、フィルタを固定しクリーン側とダーティー側を区切るチューブシート、フィルタを収納する直胴部、粉体を排出機へ送るホッパ部で構成されます。
材質は捕集する粉体の使用目的、種類、ガス温度、ガス組成などによって選定します。
通常一般構造用圧延鋼材（SS400）、ステンレス鋼材を使用します。

タイマ部

パイロットバルブ（電磁弁）を制御する基板を内蔵し、通電時間、通電間隔を設定できます。
フィルタ差圧表示機能、一定のフィルタ差圧に達すると払い落としを行う差圧制御機能、差圧発信機能などのオプションが選択できます。

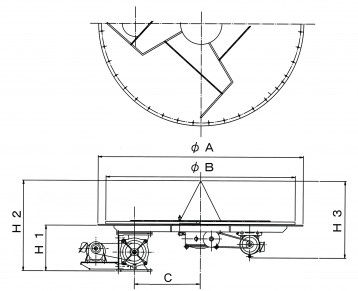

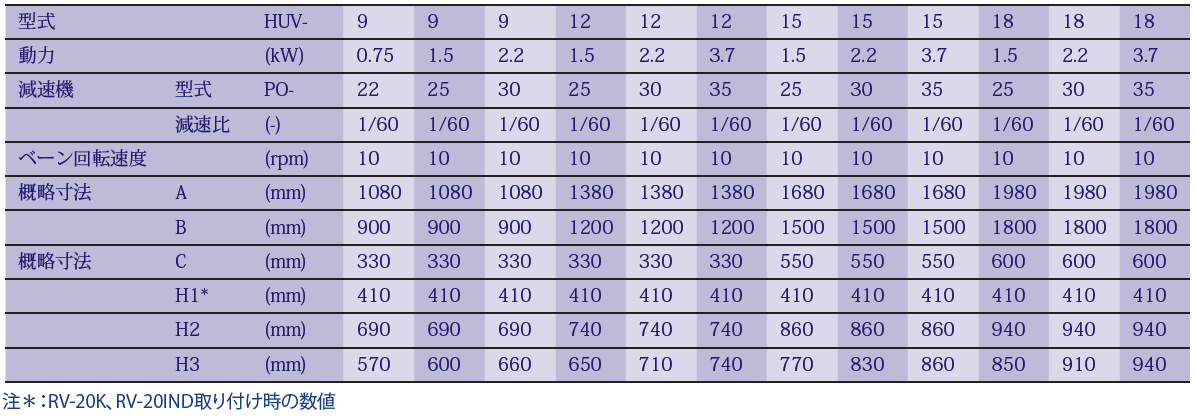

排出機

運転時は集塵機内部と外部に圧力差があるため、エアーロックを行いながら粉体を排出します。

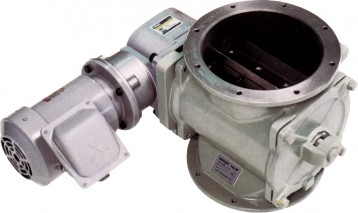

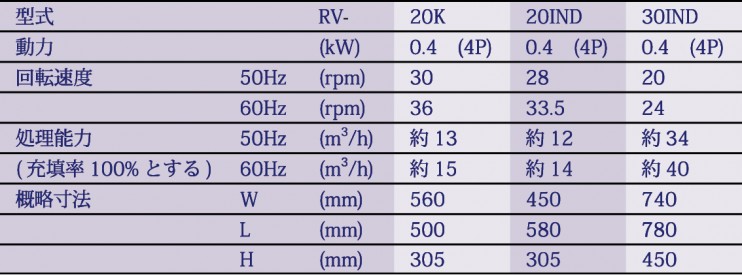

代表機種のロータリバルブは、排出ポケットを持つロータが回転し、ロータ内の粉体を外部へ排出する構造をとります。
ロータとケーシングのクリアランスを極力小さくすることで、集塵機内部と外部のガスの流れを防止しています。
